TCXO4.194304MZ DIP08
TOOJZ
无铅环保型
直插式
工业电子电气设备
DIP08
4脚
12.8*12.8
0.1PPM
当月新货
供应 TCXO4.194304MZ DIP08 正方形 4脚插件封装
晶振损坏的特征和规律
集成电路的损坏也有两种：彻底损坏、热稳定性不良。彻底损坏时，可将其拆下，与正常同型号集成电路对比测其每一引脚对地的正、反向电阻，总能找到其中一只或几只引脚阻值异常。对热稳定性差的，可以在设备工作时，用无水酒精冷却被怀疑的集成电路，如果故障发生时间推迟或不再发生故障，即可判定。通常只能更换新集成电路来排除。
一、电阻是电器设备中的元件，但不是损坏率高的元件。电阻损坏以开路常见，阻值变大较少见，阻值变小十分少见。常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。前两种电阻应用广，其损坏的“特点”
1、是低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。线绕电阻一般用作大电流限流，阻值不大。
2、是低阻值(100Ω以下)和高阻值(100kΩ以上)的损坏率较高，中间阻值(如几百欧到几十千欧)的极少损坏.

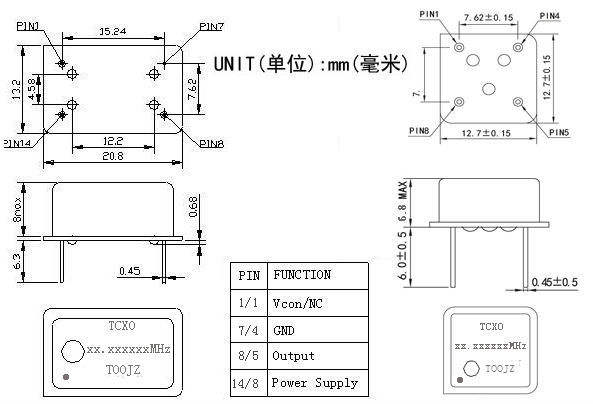

温补晶振通常的用法与常规有源晶振一至：一脚悬空，二脚接地，三脚接输出，四脚接电压。具体说明如下：
以上图左所示，DIP14长方形封装（20.8*13.2）脚间距在（15.24*7.62），我们先找到脚，脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是以上图标注的7接地，三脚就是以上图标注的8输出，四脚就是以上图标注的14电压，图片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是1,7,8,14,（对应1,2,3,4，），图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是1,14,8,7（对应1,4,3,2，）逆时钟就是1,7,8,14,（对应1,2,3,4）
以上图右所示，DIP08正方形封装（12.8*12.8）脚间距在（7.62*7.62），我们先找到脚，脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是以上图标注的4接地，三脚就是以上图标注的5输出，四脚就是以上图标注的8电压，图片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是1,4,5,8,（对应1,2,3,4，），图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是1,8,5,4（对应1,4,3,2，）逆时钟就是1,4,5,8,（对应1,2,3,4）
TCXO4.194304MZ DIP08 正方形 是温补晶振
有源晶振TCXO4.194304MZ DIP08 正方形 4脚插件封装
半尺寸封装TCXO4.194304MZ DIP08 正方形 4脚插件封装
