深圳市亿晶振业电子有限公司

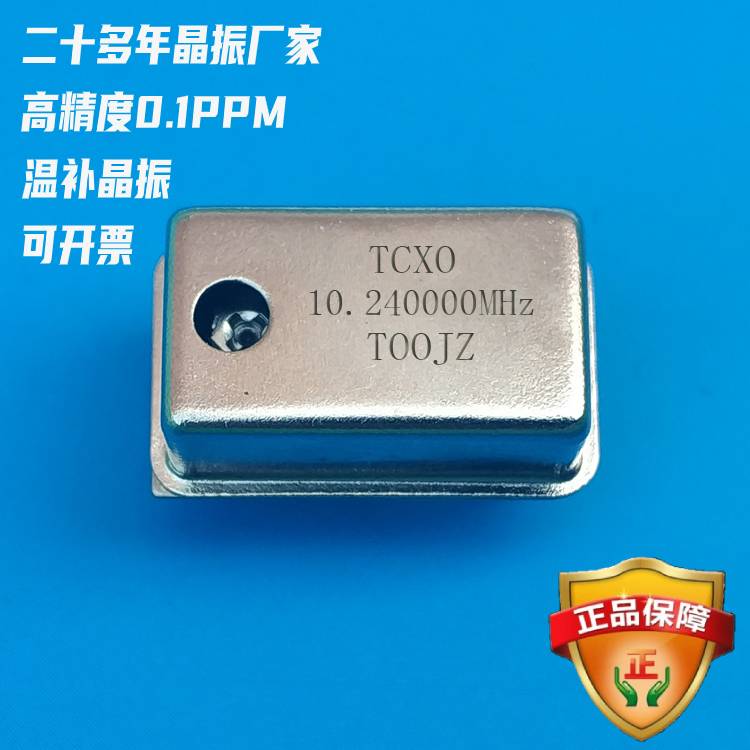

供应 TCXO10.24MHZ DIP14 长方形 4脚插件封装

TCXO10.24MHZ DIP14

TCXO10.24MHZ DIP14 长方形

TCXO10.24MHZ DIP14 长方形 4脚

TCXO10.24MHZ DIP14 长方形 4脚插件

单片机晶振常用频点

我们都知道单片机系统里都会使用到晶振，其发挥的作用非常大。单片机带有内部晶振和外部晶振。单片机晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的石英晶振，而通过电子调整频率的方法保持同步。单片机晶振提供的时钟频率越高，那么单片机运行速度越快，单片机接的一切指令的执行都是建立在晶振提供的时钟频率。

      单片机的外部晶振稳定，受温度，湿度等环境因素影响比内部晶振小，精度比较高。而且当设计需要降低功耗时，比如说便携式仪表等，需要外部晶振，因为内部晶振不能根据需要停止，而外部晶振可以适时停止，从而进入休眠状态，降低功耗。

      而单片机的内部晶振一般不够准确，误差比较大。但单片机的内部晶振和外部晶振的作用都是一样的，给系统提供时钟。

     那么你知道用于单片机的晶振频点有哪些吗？下面是我统计的一些频点供大家参考。

     单片机晶振常用频点：

100khz；500khz；32.768khz；3.579545mhz；4.096mhz；6.144mhz；6.4mhz；7.3728mhz；8.192mhz；9.216mhz；10.24mhz；10.28mhz；11.0592mhz；12.8mhz；13mhz；13.560mhz；14.31818mhz；14.4mhz；15mhz；15.36mhz；24.576mhz；28.8mhz；36mhz；40mhz；48mhz；50mhz；52mhz；60mhz；64mhz；65.536mhz；65.537mhz；75mhz；80mhz；90mhz；96mhz；100mhz；125mhz；120mhz；150mhz；200mhz；300mhz

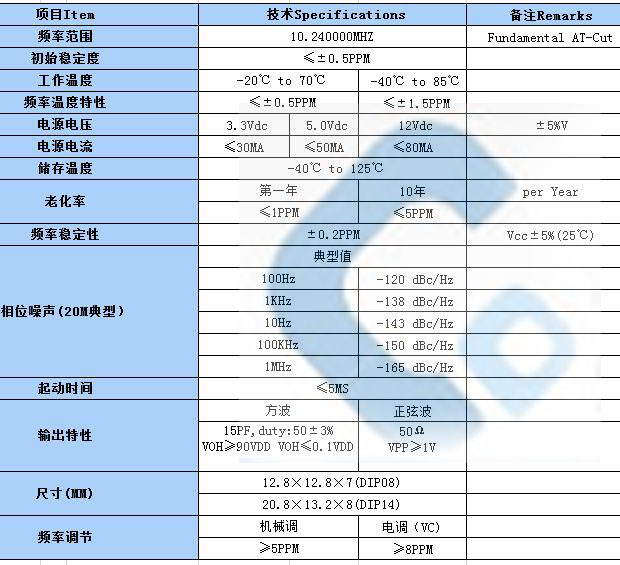

 插件四脚型有以下封装
DIP14(20.8*12.8mm）此封装有镀金外壳和常规外壳
DIP08(12.8*12.8mm)
输出波形：有两种，
分别是方波和正弦波其中99%的客户用方波,
方波特点是方波的输出直流电压一般是晶振电源的50%，如电源3.3V，方波直流电压一般是1.65V，用万用表可测量,
正弦波的特点，幅值一般大于1V/50欧
电压选择；常用的有两种
3.3V和5V
微调方式
有机械微调，电压微调，固定不可微调三种方式
机械微调的范围（5PPM）一般常规是机械微调，面上有圆孔，经圆孔，利用工具结合测试仪器微调
电压微调的范围（5PPM）选购时需选购带压控功能的就是电压微调
固定不可微调,选购是需选固定的
