深圳市亿晶振业电子有限公司

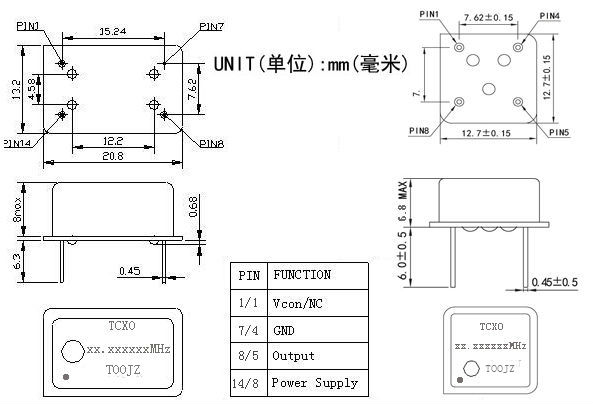

供应 TCXO4MHZ DIP08 正方形 4脚插件封装

TCXO4MHZ DIP08

TCXO4MHZ DIP08 正方形

TCXO4MHZ DIP08 正方形 4脚

TCXO4MHZ DIP08 正方形 4脚插件

晶体振荡器（晶振）常用术语中英文对照

晶振按其不同特点主要分为以下几种：

恒温晶振 OCXO
温补晶振 TCXO MCXO DCXO
压控晶振 VCXO

频率稳定度 Frequency Stability
温度稳定度 vs. Temperature
日老化率 Aging/day
年老化率 Aging/year
日波动 Daily fluctuation
频率准确度 Frequency accuracy
电压特性 vs. Power supply
负载特性 vs.Load
开机特性 Warm up
重现特性 Retrace
短期稳定度 Short term
相噪 Phase noise
抖动 Jitter
电调Voltage Adjusted
压控电压范围 Control voltage range
频率调整范围 Frequency pulling range
输入阻抗 Input impedance
线性度 Linearity
输出Output
波形 Waveform
幅度 Level
负载 Load
占空比 Duty cycle
石英晶体振荡器是目前度和稳定度的振荡器,其大概分可为以下几类：
普通晶体振荡器（SPXO）（钟振）可产生10^(-5)～10^(-4)量级的频率精度,标准频率1—500MHZ,频率稳定度是?100ppm。SPXO没有采用任何温度频率补偿措施,价格低廉,通常用作微处理器的时钟器件。封装尺寸范围从21?14?6mm及2.5?3.2?1.1mm。
电压控制式晶体振荡器（VCXO）（压控晶振）的精度是10^(-6)～10^(-5)量级,频率范围1~30MHz。低容差振荡器的频率稳定度是?50ppm。通常用于锁相环路。封装尺寸14?10?3mm。
温度补偿式晶体振荡器（TCXO）（温补晶振采用温度敏感器件进行温度频率补偿,频率精度达到10^(-7)～10^(-6)量级,频率范围1—500MHz,频率稳定度为?0.1～?1.5ppm,封装尺寸从20.8?12.8?7 mm至12.8?12.8?7mm。通常用于通信设备,仪器仪表，时间校准等。
恒温控制式晶体振荡器（OCXO）（恒温晶振）将晶体和振荡电路置于恒温箱中,以消除环境温度变化对频率的影响。OCXO频率精度是10^(-10)至10^(-8)量级,对某些特殊应用甚至达到更高。频率稳定度在四种类型振荡器中ZUI高。
