TCXO26MHZ DIP08
TOOJZ
无铅环保型
直插式
精密电子仪器仪表
DIP08
12.8*12.8
4脚
0.1PPM
当月新货
供应 TCXO26MHZ DIP08 正方形 4脚插件封装
TCXO26MHZ DIP08
TCXO26MHZ DIP08 正方形
TCXO26MHZ DIP08 正方形 4脚
TCXO26MHZ DIP08 正方形 4脚插件
有源晶振是由石英晶体组成的,石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。
温补晶振通常的用法与常规有源晶振一至：一脚悬空，二脚接地，三脚接输出，四脚接电压。具体说明如下：

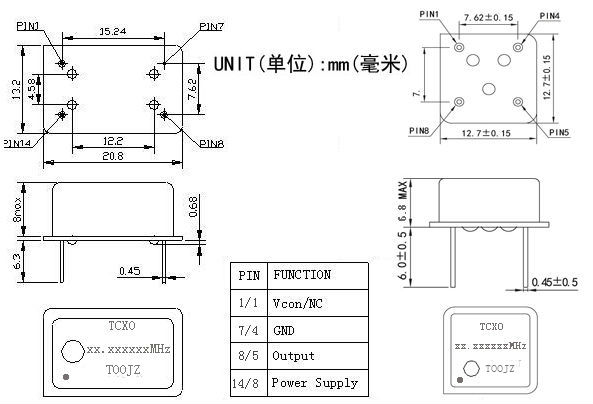

以上图左所示，DIP14长方形封装（20.8*13.2）脚间距在（15.24*7.62），我们先找到脚，脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是以上图标注的7接地，三脚就是以上图标注的8输出，四脚就是以上图标注的14电压，图片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是1,7,8,14,（对应1,2,3,4，），图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是1,14,8,7（对应1,4,3,2，）逆时钟就是1,7,8,14,（对应1,2,3,4）
以上图右所示，DIP08正方形封装（12.8*12.8）脚间距在（7.62*7.62），我们先找到脚，脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是以上图标注的4接地，三脚就是以上图标注的5输出，四脚就是以上图标注的8电压，图片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是1,4,5,8,（对应1,2,3,4，），图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是1,8,5,4（对应1,4,3,2，）逆时钟就是1,4,5,8,（对应1,2,3,4）
