TCXO28.8MZ DIP14
TOOJZ
无铅环保型
直插式
工业电子电气设备
DIP14
20.8*13.2
4脚
0.1PPM
当月新货

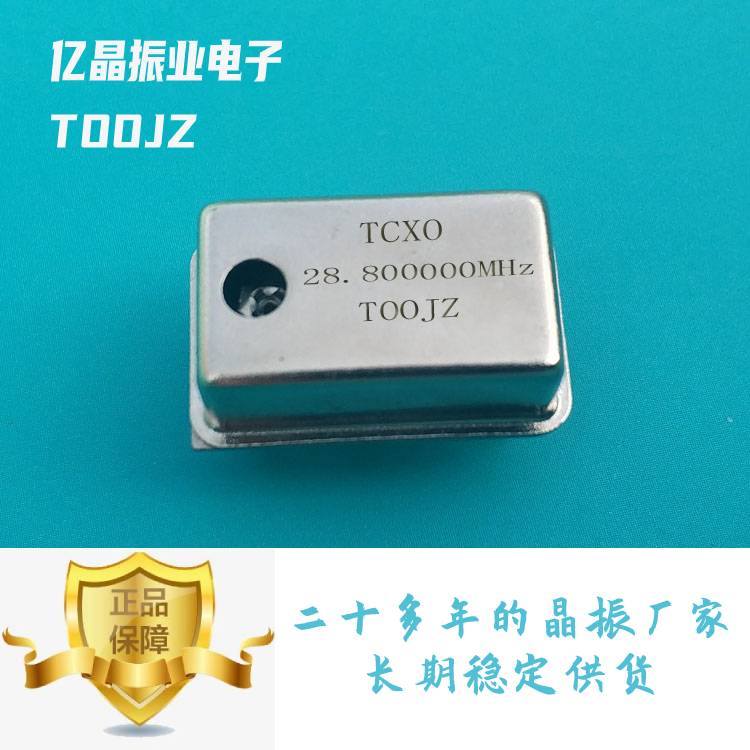

供应 TCXO28.8MZ DIP14 长方形 4脚插件封装
TCXO28.8MZ DIP14
TCXO28.8MZ DIP14 长方形
TCXO28.8MZ DIP14 长方形 4脚
TCXO28.8MZ DIP14 长方形 4脚插件
温补晶体振荡器TCXO（简称温补晶振）有方波和正弦波两种，常用的是方波，大约有99%的客户用方波，仅少数客户用到正弦波，例如做信号源就会用到正弦波。
像数字电路；频标计时，音响视频等都用方波。
方波特点：方波的输出直流电压一般是晶振电源的50%，如电源5V，方波直流电压一般是2.5V，用万用表可以测量
正弦波的特点：一般幅值大于1V/50欧
测试波形我们一般用示波器，而高精度的TCXO对示波器的要求也相对高一些，测试TCXO示波器需要带宽200M以上，探头建议400M以上，探头很关键，
当您收到料测试后发现方波测出形似正弦波，或波形不标准，建议考虑一下带宽不够的问题，换一个带宽200M以上，探头400M以上的示波器来测试。
温补晶振TCXO晶振引脚说明
温补晶振通常的用法与常规有源晶振一至：一脚悬空，二脚接地，三脚接输出，四脚接电压。具体说明如下：
以上图左所示，DIP14长方形封装（20.8*13.2）脚间距在（15.24*7.62），我们先找到脚，脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是以上图标注的7接地，三脚就是以上图标注的8输出，四脚就是以上图标注的14电压，图片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是1,7,8,14,（对应1,2,3,4，），图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是1,14,8,7（对应1,4,3,2，）逆时钟就是1,7,8,14,（对应1,2,3,4）
以上图右所示，DIP08正方形封装（12.8*12.8）脚间距在（7.62*7.62），我们先找到脚，脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是以上图标注的4接地，三脚就是以上图标注的5输出，四脚就是以上图标注的8电压，图片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是1,4,5,8,（对应1,2,3,4，），图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是1,8,5,4（对应1,4,3,2，）逆时钟就是1,4,5,8,（对应1,2,3,4）
