供应 TCXO28.63636MZ DIP14 长方形 4脚插件封装

TCXO28.63636MZ DIP14

TCXO28.63636MZ DIP14 长方形

TCXO28.63636MZ DIP14 长方形 4脚

TCXO28.63636MZ DIP14 长方形 4脚插件

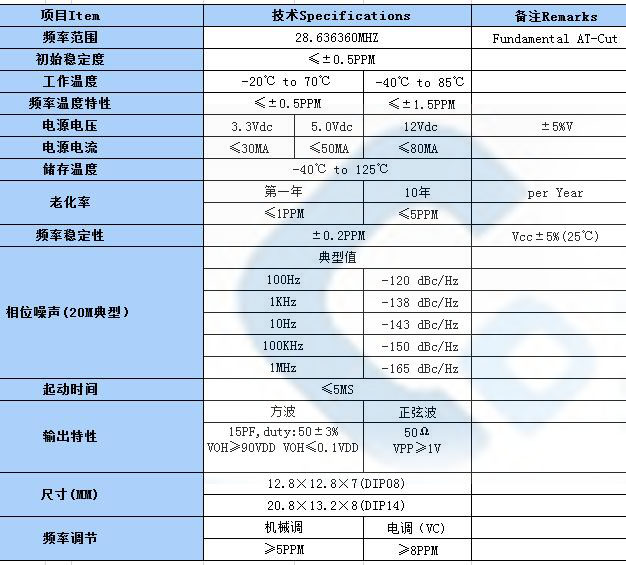

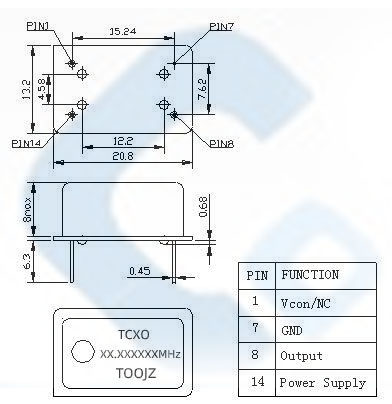

以上图左所示，DIP14 长方形封装（20.8*13.2）脚间距在（15.24*7.62），我们先找到一脚，
一脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是
以上图标注的 7 接地，三脚就是以上图标注的 8 输出，四脚就是以上图标注的 14 电压，图
片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是 1,7,8,14,（对应 1,2,3,4，），图
片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是 1,14,8,7（对
应 1,4,3,2，）逆时钟就是 1,7,8,14,（对应 1,2,3,4）石英晶体振荡器是目前度和稳定度的振荡器,其大概分可为以下几类：
普通晶体振荡器（SPXO）（钟振）可产生10^(-5)～10^(-4)量级的频率精度,标准频率1—500MHZ,频率稳定度是?100ppm。SPXO没有采用任何温度频率补偿措施,价格低廉,通常用作微处理器的时钟器件。封装尺寸范围从21?14?6mm及2.5?3.2?1.1mm。
电压控制式晶体振荡器（VCXO）（压控晶振）的精度是10^(-6)～10^(-5)量级,频率范围1~30MHz。低容差振荡器的频率稳定度是?50ppm。通常用于锁相环路。封装尺寸14?10?3mm。
温度补偿式晶体振荡器（TCXO）（温补晶振采用温度敏感器件进行温度频率补偿,频率精度达到10^(-7)～10^(-6)量级,频率范围1—500MHz,频率稳定度为?0.1～?1.5ppm,封装尺寸从20.8?12.8?7 mm至12.8?12.8?7mm。通常用于通信设备,仪器仪表，时间校准等。
恒温控制式晶体振荡器（OCXO）（恒温晶振）将晶体和振荡电路置于恒温箱中,以消除环境温度变化对频率的影响。OCXO频率精度是10^(-10)至10^(-8)量级,对某些特殊应用甚至达到更高。频率稳定度在四种类型振荡器中ZUI高。
