深圳市亿晶振业电子有限公司

供应 TCXO27MZ DIP14 长方形 4脚插件封装

TCXO27MZ DIP14

TCXO27MZ DIP14 长方形

TCXO27MZ DIP14 长方形 4脚

TCXO27MZ DIP14 长方形 4脚插件

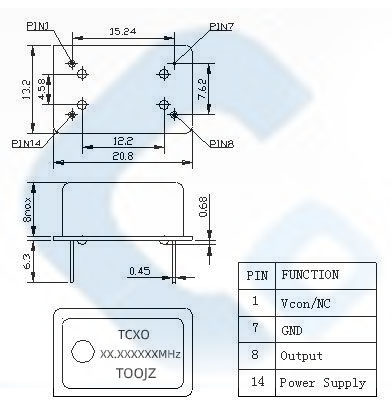

以上图左所示，DIP14 长方形封装（20.8*13.2）脚间距在（15.24*7.62），我们先找到一脚，
一脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是
以上图标注的 7 接地，三脚就是以上图标注的 8 输出，四脚就是以上图标注的 14 电压，图
片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是 1,7,8,14,（对应 1,2,3,4，），图
片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是 1,14,8,7（对
应 1,4,3,2，）逆时钟就是 1,7,8,14,（对应 1,2,3,4）

单片机晶振常用频点

我们都知道单片机系统里都会使用到晶振，其发挥的作用非常大。单片机带有内部晶振和外部晶振。单片机晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的石英晶振，而通过电子调整频率的方法保持同步。单片机晶振提供的时钟频率越高，那么单片机运行速度就越快，单片机接的一切指令的执行都是建立在晶振提供的时钟频率。

      单片机的外部晶振稳定，受温度，湿度等环境因素影响比内部晶振小，精度比较高。而且当设计需要降低功耗时，比如说便携式仪表等，就需要外部晶振，因为内部晶振不能根据需要停止，而外部晶振可以适时停止，从而进入休眠状态，降低功耗。

      而单片机的内部晶振一般不够准确，误差比较大。但单片机的内部晶振和外部晶振的作用都是一样的，给系统提供时钟。

     那么你知道用于单片机的晶振频点有哪些吗？下面是我统计的一些频点供大家参考。

     单片机晶振常用频点：

100khz；500khz；32.768khz；3.579545mhz；4.096mhz；6.144mhz；6.4mhz；7.3728mhz；8.192mhz；9.216mhz；10.24mhz；10.28mhz；11.0592mhz；12.8mhz；13mhz；13.560mhz；14.31818mhz；14.4mhz；15mhz；15.36mhz；24.576mhz；28.8mhz；36mhz；40mhz；48mhz；50mhz；52mhz；60mhz；64mhz；65.536mhz；65.537mhz；75mhz；80mhz；90mhz；96mhz；100mhz；125mhz；120mhz；150mhz；200mhz；300mhz
