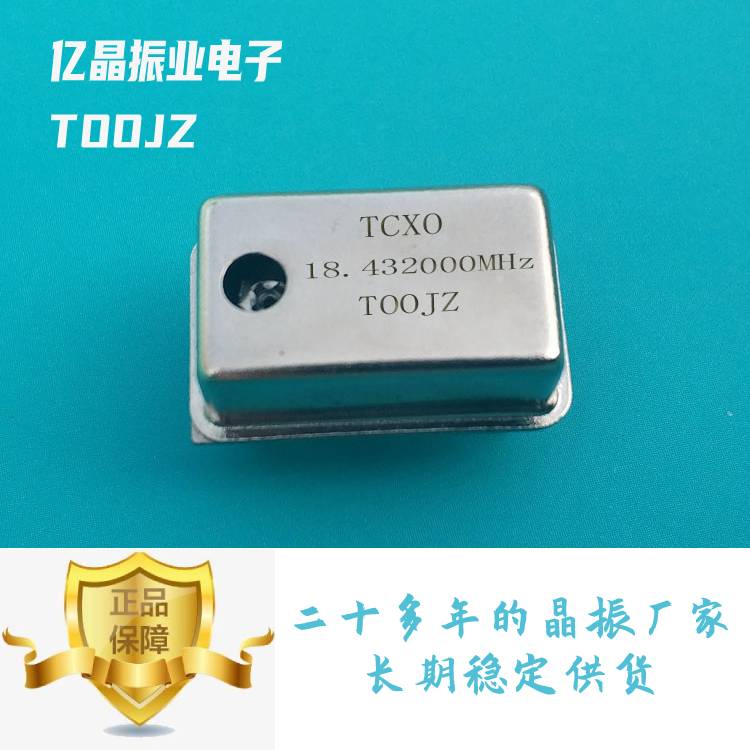

供应 TCXO18.432MZ DIP14 长方形 4脚插件封装

TCXO18.432MZ DIP14

TCXO18.432MZ DIP14 长方形

TCXO18.432MZ DIP14 长方形 4脚

TCXO18.432MZ DIP14 长方形 4脚插件

电源和负载的影响

振荡器的频率稳定性亦受到振荡器电源电压变动以及振荡器负载变动的影响。正确选择振荡器可将这些影响减少。设计者应在建议的电源电压容差和负载下检验振荡器的性能。不能期望只能额定驱动15pF的振荡器在驱动50pF时会有好的表现。在超过建议的电源电压下工作的振荡器亦会呈现较差的波形和稳定性。

对于需要电池供电的器件，一定要考虑功耗。引入3.3V的产品必然要开发在3.3V下工作的振荡器。
晶振不起振的原因

一，晶振失振的缘由；

1.在检漏工序中，就是在酒精加压的环境下，晶体容易产生碰壳现象，即振动时芯片跟外壳容易相碰，从而晶体容易发生时振时不振或停振；

2. 在压封时，晶体内部要求抽真空充氮气，如果发生压封不良，即晶体的密封性不好时，在酒精加压的条件下，其表现为漏气，称之为双漏，也会导致停振；

3. 由于芯片本身的厚度很薄，当激励功率过大时，会使内部石英芯片破损，导致停振；

4. 有功负载会降低Q值（即品质因素），从而使晶体的稳定性下降，容易受周边有源组件影响，处于不稳定状态，出现时振时不振现象；

5. 由于晶体在剪脚和焊锡的时候容易产生机械应力和热应力，而焊锡温度过高和作用时间太长都会影响到晶体，容易导致晶体处于临界状态，以至出现时振时不振现象，甚至停振；

6.在焊锡时，当锡丝透过线路板上小孔渗过，导致引脚跟外壳连接在一块，或是晶体在制造过程中，基座上引脚的锡点和外壳相连接发生单漏，都会造成短路，从而引起停振；

7.当晶体频率发生频率漂移，且超出晶体频率偏差范围过多时，以至于捕捉不到晶体的中心频率，从而导致芯片不起振

8，未用超生波清洗焊好的晶振

9， PCB板布线错误；

10， 单片机质量有问题；

11, 晶振质量有问题；

12，负载电容或匹配电容与晶振不匹配或者电容质量有问题；

13. PCB板受潮，导致阻抗失配而不能起振；

14.晶振电路的走线过长；

15.晶振两脚之间有走线；

16.外围电路的影响。
