TCXO18.816MZ DIP14
TOOJZ
无铅环保型
贴片式
工业电子电气设备
DIP14
20.8*13.2
4脚
0.1PPM
当月新货
供应 TCXO18.816MZ DIP14 长方形 4脚插件封装
TCXO18.816MZ DIP14
TCXO18.816MZ DIP14 长方形
TCXO18.816MZ DIP14 长方形 4脚
TCXO18.816MZ DIP14 长方形 4脚插件
电源和负载的影响
振荡器的频率稳定性亦受到振荡器电源电压变动以及振荡器负载变动的影响。正确选择振荡器可将这些影响减少。设计者应在建议的电源电压容差和负载下检验振荡器的性能。不能期望只能额定驱动15pF的振荡器在驱动50pF时会有好的表现。在超过建议的电源电压下工作的振荡器亦会呈现较差的波形和稳定性。
对于需要电池供电的器件,一定要考虑功耗。引入3.3V的产品必然要开发在3.3V下工作的振荡器。

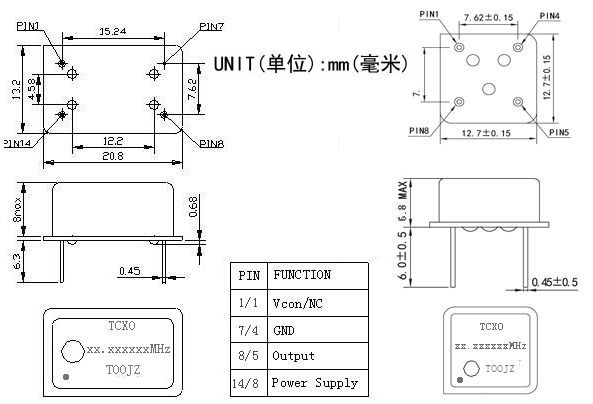

插件四脚型有以下封装
DIP14(20.8*12.8mm)此封装有镀金外壳和常规外壳
DIP08(12.8*12.8mm)
输出波形:有两种,
分别是方波和正弦波其中99%的客户用方波,
方波特点是方波的输出直流电压一般是晶振电源的50%,如电源3.3V,方波直流电压一般是1.65V,用万用表可测量,
正弦波的特点,幅值一般大于1V/50欧
电压选择;常用的有两种
3.3V和5V
微调方式
有机械微调,电压微调,固定不可微调三种方式
机械微调的范围(5PPM)一般常规是机械微调,面上有圆孔,经圆孔,利用工具结合测试仪器微调
电压微调的范围(5PPM)选购时需选购带压控功能的就是电压微调
固定不可微调,选购是需选固定的
石英晶体振荡器是目前度和稳定度的振荡器,其大概分可为以下几类:
普通晶体振荡器(SPXO)(钟振)可产生10^(-5)~10^(-4)量级的频率精度,标准频率1—500MHZ,频率稳定度是?100ppm。SPXO没有采用任何温度频率补偿措施,价格低廉,通常用作微处理器的时钟器件。封装尺寸范围从21?14?6mm及2.5?3.2?1.1mm。
电压控制式晶体振荡器(VCXO)(压控晶振)的精度是10^(-6)~10^(-5)量级,频率范围1~30MHz。低容差振荡器的频率稳定度是?50ppm。通常用于锁相环路。封装尺寸14?10?3mm。
温度补偿式晶体振荡器(TCXO)(温补晶振采用温度敏感器件进行温度频率补偿,频率精度达到10^(-7)~10^(-6)量级,频率范围1—500MHz,频率稳定度为?0.1~?1.5ppm,封装尺寸从20.8?12.8?7 mm至12.8?12.8?7mm。通常用于通信设备,仪器仪表,时间校准等。
恒温控制式晶体振荡器(OCXO)(恒温晶振)将晶体和振荡电路置于恒温箱中,以消除环境温度变化对频率的影响。OCXO频率精度是10^(-10)至10^(-8)量级,对某些特殊应用甚至达到更高。频率稳定度在四种类型振荡器中ZUI高。
