深圳市亿晶振业电子有限公司

温补晶振TCXO11.2896MHZ

             B. DIP插脚封装(4脚)

                 半尺寸封装(DIP08)，全尺寸封装(DIP14)

                 含镀金与非镀金外壳封装

 产品价格与客服人员沟通为准,量大价优,交期快,质量稳,欢迎来询

深圳市亿晶振业电子有限公司()研发、生产、销售厂家。主营产品：有源晶振、贴片晶振、直插晶振、温补晶振TCXO、无源晶振。主要封装：DIP14、DIP08、7050、6035、5032、3225、49S、49SMD。工厂严格按照ISO9001：2000质量管理体系，降低成本，提升品质。

 温补晶振TCXO11.2896MHZ插件四脚型有以下封装

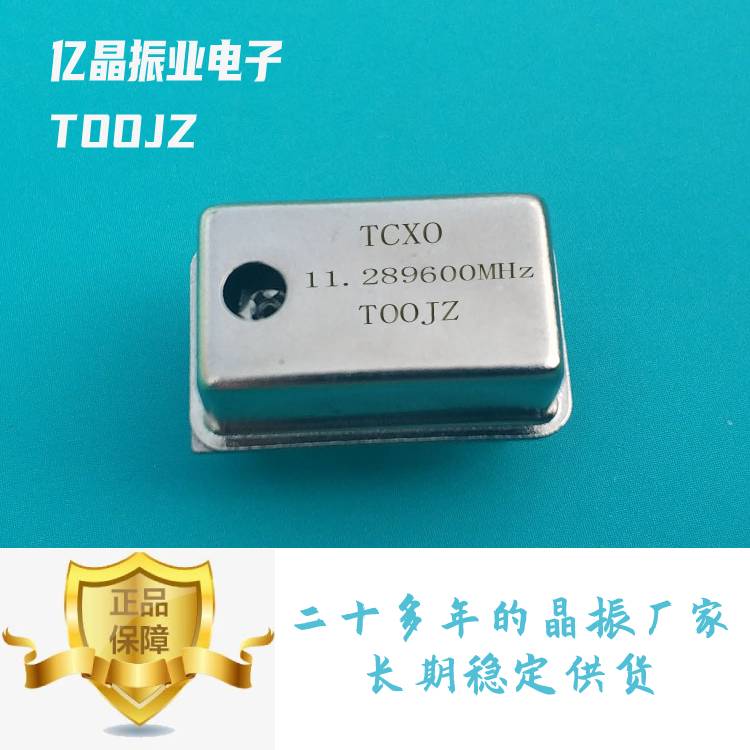

DIP14(20.8*12.8mm）此封装有镀金外壳和常规外壳

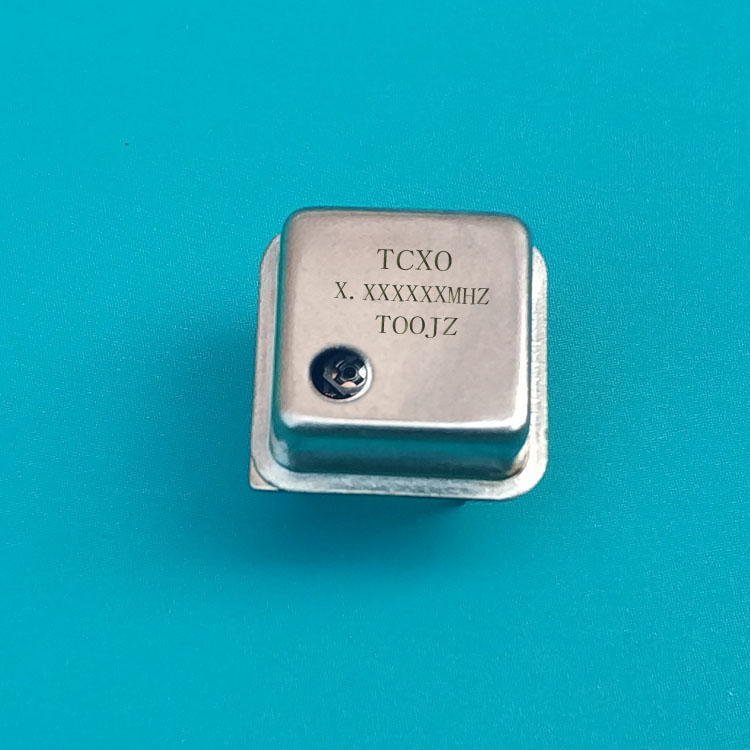

DIP08(12.8*12.8mm)
温补晶振TCXO11.2896MHZ输出波形：
分别是方波和正弦波其中99%的客户用方波,
方波特点是方波的输出直流电压一般是晶振电源的50%，如电源3.3V，方波直流电压一般是1.65V，用万用表可测量,

温补晶振TCXO11.2896MHZ电压选择；常用的有两种
3.3V和5V
微调方式
有机械微调，电压微调，固定不可微调三种方式
机械微调的范围（5PPM）一般常规是机械微调，面上有圆孔，经圆孔，利用工具结合测试仪器微调
电压微调的范围（8PPM）选购时需选购带压控功能的就是电压微调
固定不可微调,选购是需选固定的

深圳市亿晶振业电子有限公司()研发、生产、销售厂家。主营产品：有源晶振、贴片晶振、直插晶振、温补晶振TCXO、无源晶振。主要封装：DIP14、DIP08、7050、6035、5032、3225、49S、49SMD。工厂严格按照ISO9001：2000质量管理体系，降低成本，提升品质。

购买过温补晶体振荡器TCXO（简称温补晶振）的客户你们是不是遇到过这样的现象，我明明买的是方波，为什么测出来的波形变形，类似正弦波等各种现象出现呢？

温补晶体振荡器TCXO（简称温补晶振）有方波和正弦波两种，常用的是方波，大约有99%的客户用方波，仅少数客户用到正弦波，例如做信号源就会用到正弦波。

像数字电路；频标计时，音响视频等都用方波。

方波特点：方波的输出直流电压一般是晶振电源的50%，如电源5V，方波直流电压一般是2.5V，用万用表可以测量

正弦波的特点：一般幅值大于1V/50欧

测试波形我们一般用示波器，而高精度的TCXO对示波器的要求也相对高一些，测试TCXO示波器需要带宽200M以上，探头建议400M以上，探头很关键，

当您收到料测试后发现方波测出形似正弦波，或波形不标准，建议考虑一下带宽不够的问题，换一个带宽200M以上，探头400M以上的示波器来测试。
